上海伦廷在线微波水分测量仪BS103

BS103是一款接触式宽频带微波水分测量仪，该设备配备超宽频带棒式传感器。采用高通先进的射频器件产生稳定的射频信号，引进光学频谱的理念，利用独立研发开发的频谱算法，结合人工智能算法的一款先进的在线微波水分测量仪。

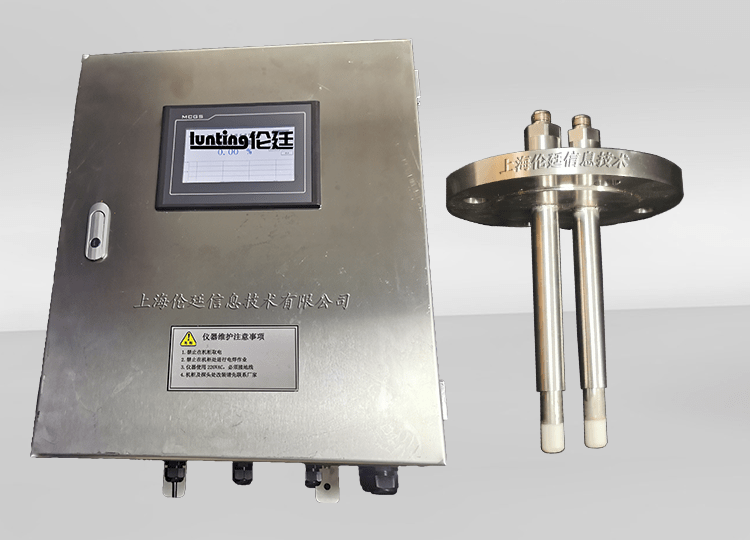

产品图片:

产品原理:

微波天线向被测物料连续发射不同频率的电磁信号，而作为极性分子的水分子则会吸收一部分电磁能，因此这部分被吸收的电磁能和水分子数量之间有着一定的线性关系。不同频率的被吸收的电磁信号表征了被测物料中水分子不同的吸收特性。一系列不同频率的电磁吸收信号值组成了一条吸收频谱。然后根据上海伦廷独立研发的频谱算法和模型算法可以精确计算出被测物料的的水分含量。

方案组成:

技术参数:

主机
芯片	NXP工业级微处理器
水分测量范围	0%-100%
防护箱	304不锈钢（600500300mm）
防护等级	IP65
电源	100-230VAC 50HZ
通讯接口	RS232/485
环境温度	-20℃- +85℃
库存温度	-30℃- +95 ℃
模拟信号输出	0/4-20mA （2组）
模拟信号输入	0/4-20mA （1组）
开关信号输入	无源干接点
功耗	50VA
宽频带SHF棒式传感器
数量	2个（1x发射、1x接收）可配备带有自清洗功能的配套法兰
频段	500MHz-18GHz ISM BAND
功率	0.1MW -10DBM
灵敏度	0.1NW
HPBW	全方位
工作温度	-20 ℃- +180℃
防护等级	IP66，本安型，可根据客户要求进行耐高温，耐高压，耐腐蚀设计
射频同轴传输线
信号线缆	标准射频同轴传输线，标准为6米，可定制长度

产品特点:

1、BS103为接触穿透式水分分析设备、适用与测量各种管径的管道内或者存储罐内的液体物料或浆状物料
2、BS103配备超宽频带SHF棒式传感器，具备高增益，本安型，标准外壳为304不锈钢，本安型设计，符合IP66标准。棒体长度以及外壳可根据测量要求进行耐高温，耐高压，耐腐蚀设计。可根据测量要求配备带有自清洗功能的配套法兰
3、BS103不受相位差导致的量程影响，可满量程测量，水份测量范围为0%-100%
4、BS103不受被测物料的颗粒大小、密度、颜色、温度、品种等因素的影响
5、BS103采用神经网算法制作的校准模型，拥有自学习功能，无需反复校准
6、BS103整体结构牢固，无机械运动部件，适合恶劣的应用环境，使用寿命长，易于维护
7、BS103支持各种工业通讯协议通讯端口及组网方式
8、BS103可进行简单的自动控制和系统集成，可与其它智能设备配套或对接

应用行业:

行业	产品	适用安装点
冶金行业	水煤浆，脱硫脱硝液等液体，浆体物料	管道
建材行业	水泥，混泥土等浆状物料	管道，料斗
环保行业	污泥浆，废水等液体，浆体物料	管道
制糖行业	糖浆	管道，煮糖罐
阿胶行业	阿胶浆	管道，煮胶罐
化工行业	强酸，强碱，洗板水，丙二醇，乙醇，等各类化工液体物料	管道，存储罐
原油行业	原油	管道，存储罐
