上海伦廷在线超宽频微波水分测量仪BS201SHF

BS201SHF是新一代非接触式超宽频带在线微波水分测量仪,该设备配备超宽频SHF阵列天线。 BS201SHF系列设备采用更先进的射频芯片,拥有比BS101系列设备更为稳定的射频信号, 其频带比BS101系列设备宽三倍。采用先进的混沌博弈频谱算法,在宽阔的频带内 智能选择最优的测量频率并引入共振模拟,放大优先级最高的有效频谱。模型算法采用 独立研发的智能选择和竞争机制,能够更为精确的测量物料的水分含量。

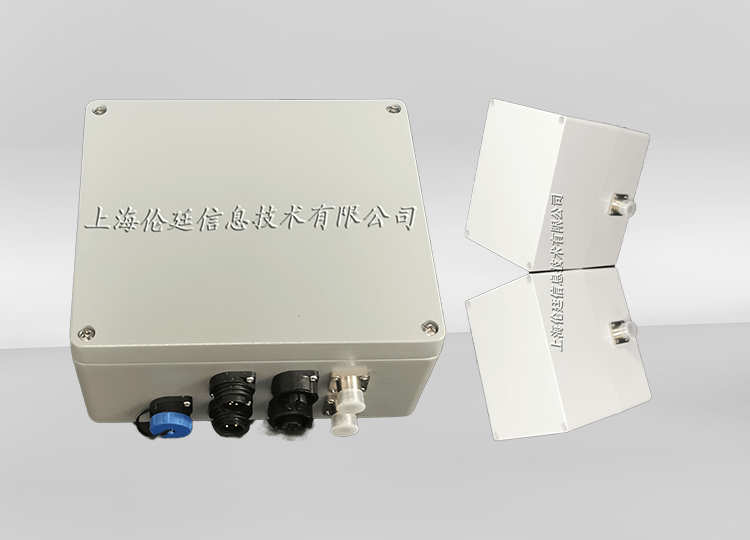

产品图片:

上海伦廷信息技术有限公司

产品原理:

微波天线向被测物料连续发射不同频率的电磁信号,而作为极性分子的水分子则会吸收一 部分电磁能,因此这部分被吸收的电磁能和水分子数量之间有着一定的线性关系。不同频 率的被吸收的电磁信号表征了被测物料中水分子不同的吸收特性。一系列不同频率的电磁 吸收信号值组成了一条吸收频谱。由于除金属外其它物质也能吸收电磁能,这种吸收信号 即为噪声。当噪声信号淹没水分子的吸收信号微波设备将无法正常测量。因此BS201SHF硬 件上具备超宽频带,更宽的带宽提供了更多有效的射频频率。结合伦廷独立研发的频谱算 法和模型算法能够有效屏蔽或减少噪声以及外部因素影响。

方案组成:

上海伦廷信息技术有限公司

技术参数:

主机
芯片 NXP工业级微处理器
水分测量范围 0%-100%
防护箱 304不锈钢(600*500*300mm)
防护等级 IP65
电源 100-230VAC 50HZ
通讯接口 RS232/485
环境温度 -20℃- +85℃
库存温度 -30℃- +95 ℃
模拟信号输出 0/4-20mA (2组)
模拟信号输入 0/4-20mA (1组)
开关信号输入 无源干接点
功耗 50VA
超宽频带SHF阵列天线
数量 2个(1x发射、1x接收)可配备带有自清洗功能的配套法兰
频段 500MHz-18GHz ISM BAND
功率 0.1MW -10DBM
灵敏度 0.1NW
HPBW 70度
工作温度 -20 ℃- +80℃
防护等级 IP66,本安型
射频同轴传输线
信号线缆 标准射频同轴传输线,标准为6米,可定制长度

产品特点:

  • 1、BS201SHF为非接触穿透式水分分析设备、适用与运输皮带上的固体物料(粉末,颗粒状,块状)、运输带上的大型包装物料
  • 2、BS201SHF配备超宽频带SHF阵列天线,具备高增益,穿透距离可达2000MM,物料堆积厚度最低40MM。外壳为聚碳酸酯, 本安型设计,符合IP66标准
  • 3、BS201SHF具备超宽频带。因此在宽阔的频带内得以轻松寻找最有效的测量频率
  • 4、BS201SHF拥有更先进的智能频谱算法和模型算法,可以有效消除噪声影响
  • 5、BS201SHF不受相位差导致的量程影响,可满量程测量,水份测量范围为0%-100%
  • 6、BS201SHF不受被测物料的高度、颗粒大小、密度、颜色、温度、品种、灰尘、水蒸气等因素的影响
  • 7、BS201SHF的模型确定后无需反复校准
  • 8、BS201SHF整体结构牢固,无机械运动部件,适合恶劣的应用环境,使用寿命长,易于维护
  • 9、BS201SHF支持各种工业通讯协议通讯端口及组网方式
  • 10、BS201SHF可进行简单的自动控制和系统集成,可与其它智能设备配套或对接

应用行业:

行业 产品 适用安装点
冶金行业 烧结料,焦炭,煤炭,兰炭,水渣,球团矿等等 皮带,料斗
建材行业 砂石,水泥 皮带,料斗
环保行业 污泥块等固体物料 皮带
饲料行业 宠物饲料等固体物料 皮带,料斗
烟草行业 烟包等大型包状物料 皮带,辊轴
造纸行业 纸包,纸箱等大型包状物料 辊轴,车辆
纺织行业 短胶纤维等大型包状物料 皮带,辊轴

部分应用案例:

上海伦廷信息技术有限公司

BS200系列—焦炭测水

该项目利用伦廷在线超宽频微波水分测量设备BS201测量皮带上的干熄焦和湿熄焦的水分含量

点击查看
上海伦廷信息技术有限公司

BS200系列—烧结料测水

该项目利用伦廷在线超宽频微波水分测量设备BS201测量皮带上的烧结料水分含量

点击查看
上海伦廷信息技术有限公司

BS200系列—陶土测水

该项目利用伦廷在线超宽频微波水分测量设备BS201测量皮带上的陶土水分含量

点击查看

皮带机械安装示意:
