快速EA500-2SHF测量桉木片水分

测量原理

微波天线向被测物料连续发射不同频率的电磁信号,而作为极性分子的水分子则会吸 收一部分电磁能,因此这部分被吸收的电磁能和水分子数量之间有着一定的线性关系。 不同频率的被吸收的电磁信号表征了被测物料中水分子不同的吸收特性。一系列不同 频率的电磁吸收信号值组成了一条吸收频谱。

由于除金属外其它物质也能吸收电磁能,这种吸收信号即为噪声。当噪声信号淹没水 分子的吸收信号微波设备将无法正常测量。因此EA500-2SHF硬件上具备超宽频带,更宽 的带宽提供了更多有效的射频频率。结合伦廷独立研发的频谱算法和模型算法能够有 效屏蔽或减少噪声以及外部因素影响。

EA500-2SHF是一款非接触式超宽频带快速微波水份测量仪,该设备配备超宽频SHF射频天线。 EA500-2SHF设备采用更先进的射频芯片,拥有稳定的射频信号,采用先进的混沌博弈频谱算 法,在宽阔的频带内智能选择最优的测量频率并引入共振模拟,放大优先级最高的有效频 谱。模型算法采用独立研发的智能选择和竞争机制,能够更为精确的测量物料的水份含量。

测量要求

  • 项目利用伦廷离线快速微波水分测量设备EA500-2SHF测量桉木片水分。
  • 采用一对SHF平面微带天线,上方为发射天线,下方是接收天线,将被测物料放置在平面天线之间缓慢推动测量 ,测量结束后给出一个最终平均水分,采用控制软件控制测量的开始和停止。
  • 测量点附近不能有大型电磁设备和电机设备,以防电磁干扰。

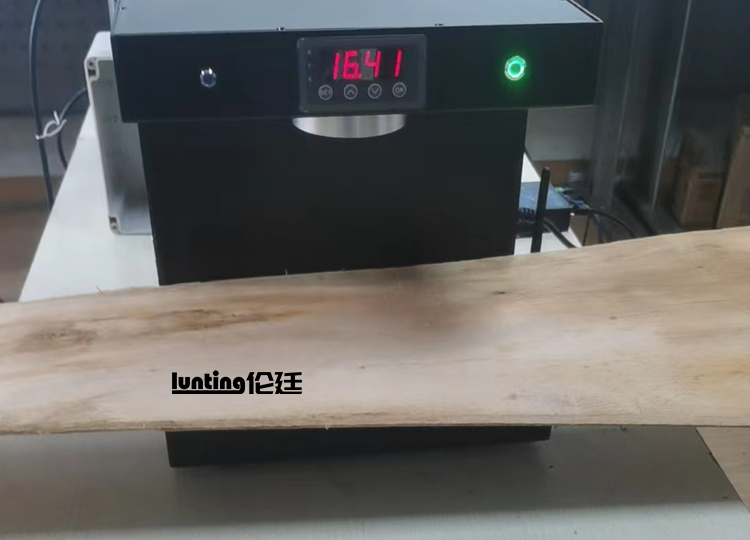

项目现场照片:

上海伦廷信息技术有限公司

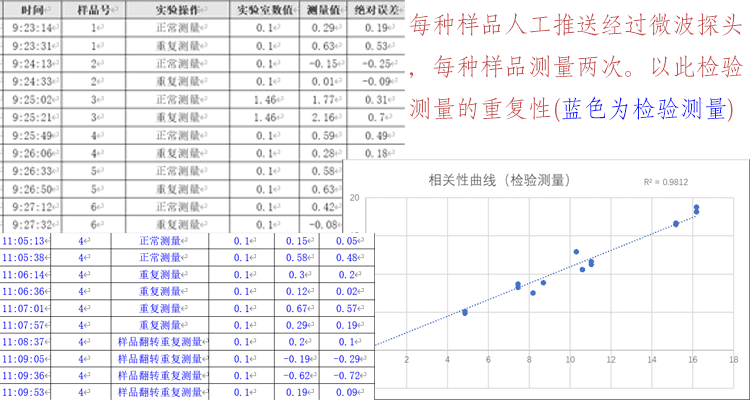

校准分析制作:

上海伦廷信息技术有限公司

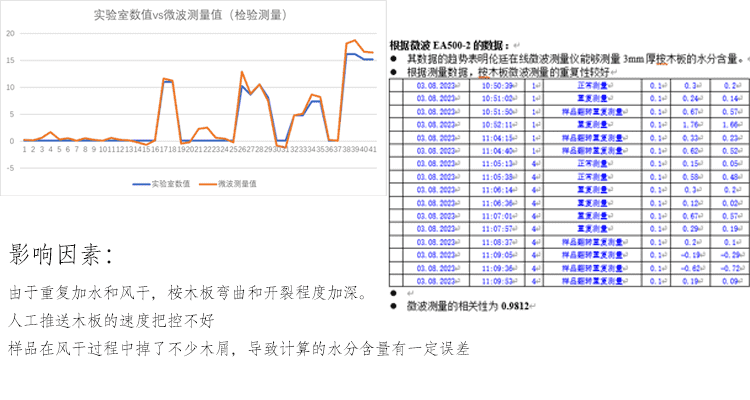

部分项目现场对数据节选:

上海伦廷信息技术有限公司
