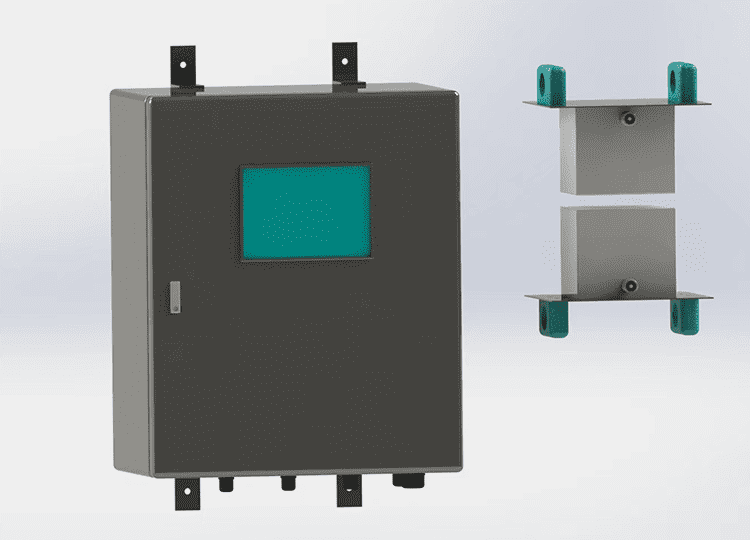

TM201SHF是新一代非接触式超宽频带在线微波水分测量仪，该设备配备超宽频SHF阵列天线。 TM201SHF系列设备采用更先进的射频芯片,采用先进的混沌博弈频谱算法，在宽阔的频带内 智能选择最优的测量频率并引入共振模拟，放大优先级最高的有效频谱。模型算法采用 独立研发的智能选择和竞争机制，能够更为精确的测量物料的水分含量。
微波天线向被测物料连续发射不同频率的电磁信号，而作为极性分子的水分子则会吸收一 部分电磁能，因此这部分被吸收的电磁能和水分子数量之间有着一定的线性关系。不同频 率的被吸收的电磁信号表征了被测物料中水分子不同的吸收特性。一系列不同频率的电磁 吸收信号值组成了一条吸收频谱。由于除金属外其它物质也能吸收电磁能，这种吸收信号 即为噪声。当噪声信号淹没水分子的吸收信号微波设备将无法正常测量。因此TM201SHF硬 件上具备超宽频带，更宽的带宽提供了更多有效的射频频率。结合伦廷独立研发的频谱算 法和模型算法能够有效屏蔽或减少噪声以及外部因素影响。
| 主机 | |
|---|---|
| 芯片 | NXP工业级微处理器 |
| 水分测量范围 | 0%-100% |
| 防护箱 | 304不锈钢（600*500*300mm） |
| 防护等级 | IP65 |
| 电源 | 100-230VAC 50HZ |
| 通讯接口 | RS232/485 |
| 环境温度 | -20℃- +85℃ |
| 库存温度 | -30℃- +95 ℃ |
| 模拟信号输出 | 0/4-20mA （2组） |
| 模拟信号输入 | 0/4-20mA （1组） |
| 开关信号输入 | 无源干接点 |
| 功耗 | 50VA |
| 超宽频带SHF阵列天线 | |
| 数量 | 2个（1x发射、1x接收）可配备带有自清洗功能的配套法兰 |
| 频段 | 500MHz-18GHz ISM BAND |
| 功率 | 0.1MW -10DBM |
| 灵敏度 | 0.1NW |
| HPBW | 70度 |
| 工作温度 | -20 ℃- +80℃ |
| 防护等级 | IP66，本安型 |
| 射频同轴传输线 | |
| 信号线缆 | 标准射频同轴传输线，标准为6米，可定制长度 |
| 行业 | 产品 | 适用安装点 |
|---|---|---|
| 烟草行业 | 烟包等大型包状物料 | 皮带，辊轴 |
