在线宽频带BS101-猪饲料水分测量

测量原理

BS101是一款非接触式宽频带微波水份测量仪,该设备配备超宽频SHF阵列天线。采用高 通先进的射频器件产生稳定的射频信号,引进光学频谱的理念,利用独立研发开发的频 谱算法,结合人工智能算法的一款先进的在线微波水份测量仪。 微波天线向被测物料连续发射不同频率的电磁信号,而作为极性分子的水分子则会吸收 一部分电磁能,因此这部分被吸收的电磁能和水分子数量之间有着一定的线性关系。不 同频率的被吸收的电磁信号表征了被测物料中水分子不同的吸收特性。一系列不同频率 的电磁吸收信号值组成了一条吸收频谱。然后根据上海伦廷独立研发的频谱算法和模型 算法可以精确计算出被测物料的的水份含量。

使用相位差测量含水率,其量程范围受到电磁波频率的限制。比如:2.46GHz的微波测 量仪的量程大约是34%,即它只能测量含水率变化范围为30%到64%的物料,不能满量程 测量。

使用阻尼衰减测量物料含水率时经常会受到温度的明显影响,因此必须进行温度 补偿。

以上两者都受到物料密度变化的影响,物料颗粒,形状变化的影响。后期必须通 过各种补偿用的传感器进行各种形式的补偿

测量要求

  • 项目利用伦廷在线微波水分测量设备BS101测量集料斗内的猪饲料的水分含量。
  • 一对超宽频SHF阵列天线分别安装在集料斗内左右,左边为发射天线,右边是接收天线。 发射天线尽量靠近物料表面但保持不要被物料撞击。
  • 主机依靠6米标准射频同轴线分别连接发射天线和接收天线,主机可安装在测量点附近。
  • 测量点附近不能有大型电磁设备和电机设备,以防电磁干扰。

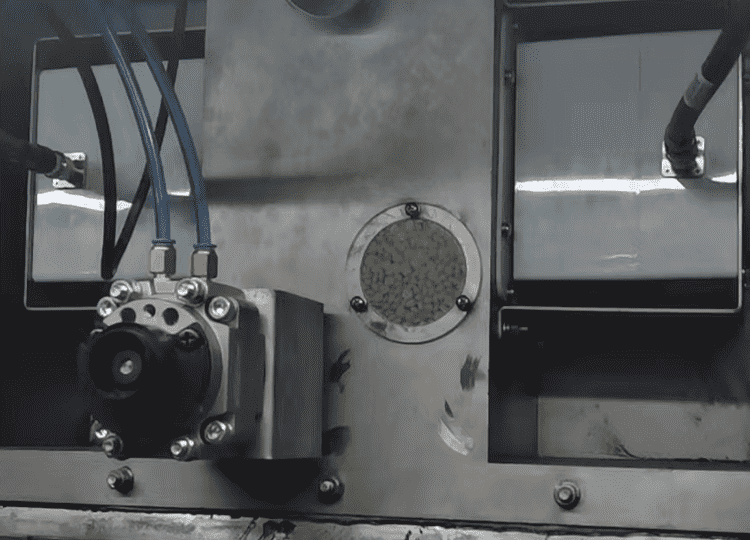

项目现场照片:

上海伦廷信息技术有限公司

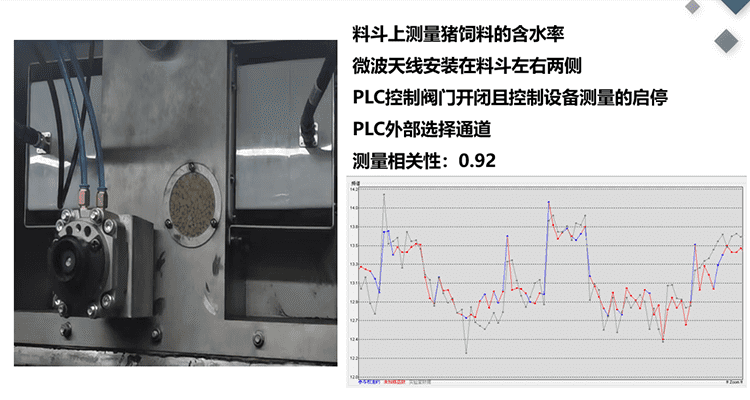

校准分析制作:

上海伦廷信息技术有限公司

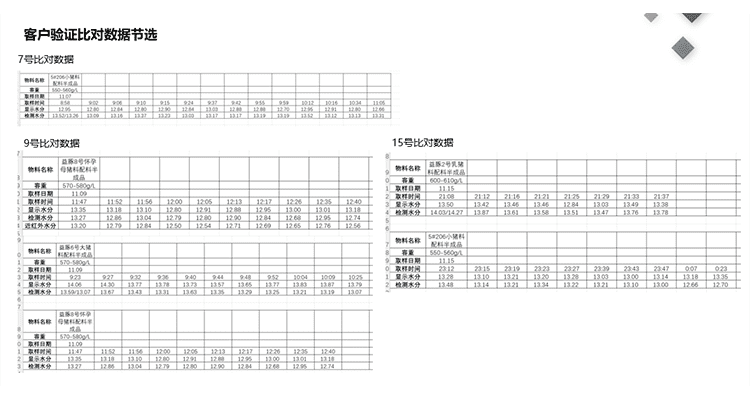

部分项目现场对数据节选:
